热力图
概述
应用场景
热力图以矩形的形式展示不同数据点的分布情况，可以通过颜色的深浅来展示对应指标值的大小。。
图表特点
- 可一目了然的看出数据的分布特征。
数据准备
| 图表效果 | 维度字段 | 度量字段 |
|---|---|---|
| 热力图 | 2 | 1 |
图表数据配置
1.在组件工具栏中选择热力图，点击或拖拽可添加到仪表板，并选择需要的数据集；
2.制作热力图
- 将「所属区域」双击或拖拽至 X/维度；
- 将「品类」双击或拖拽至 Y/维度；
- 将「销售额」双击或拖拽至 图例/度量；

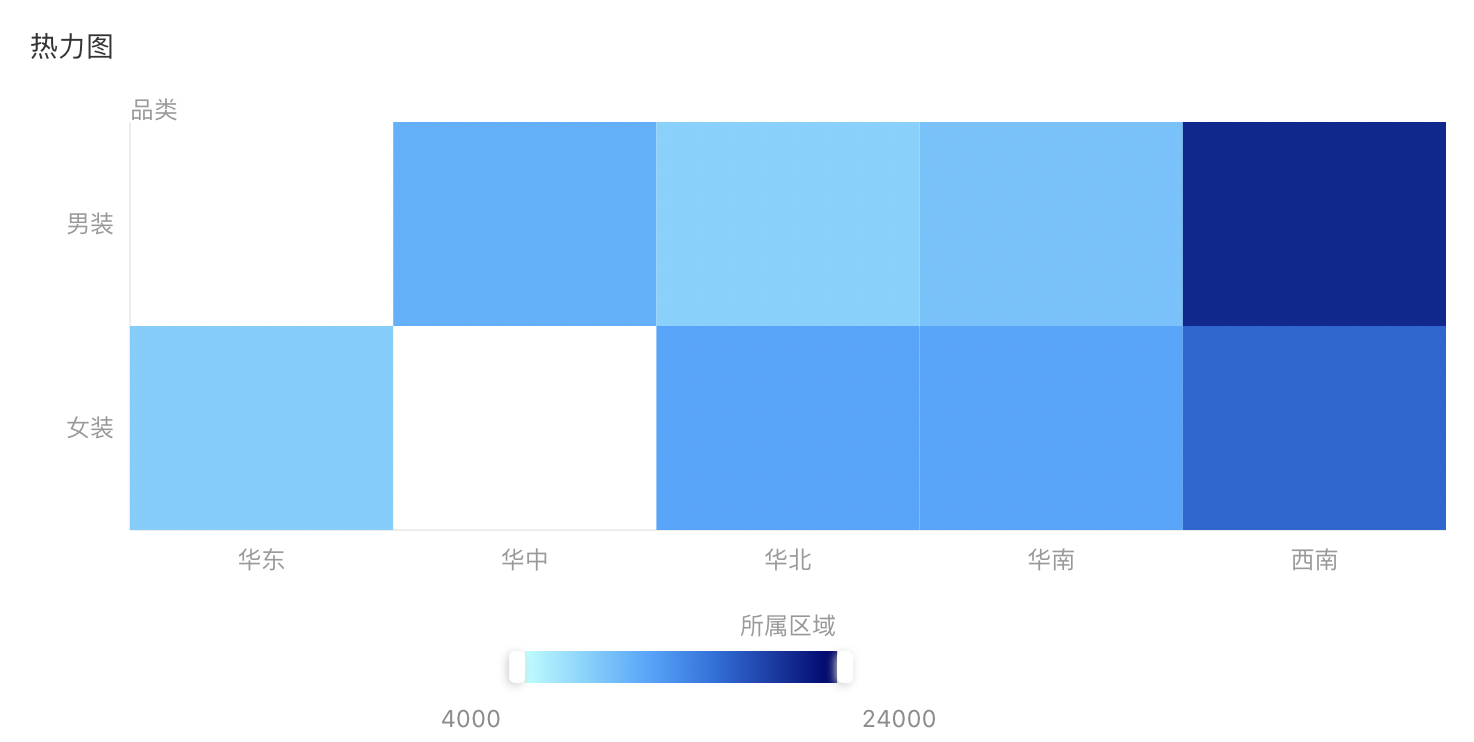

数据更新后图表显示如下：
注意：
- 拖入行列维度栏的字段可以进行再次设置，例如对数据进行再次排序、对表中维度字段进行自定义分组、过滤等操作；
- 拖入度量的字段可以进行再次设置，例如对指标进行计算、排序、过滤等；
- 若数据展示不全，请调整总记录数的限制；
图表样式配置
设置组件样式
您可以在「样式」-「通用」自定义组件的外观与样式；
| 序号 | 功能名称 | 功能描述 |
|---|---|---|
| 1 | 组件标题 | 可以自定义组件的标题名称 |
| 2 | 注释 | 可以在组件标题旁增加组件注释/注释的位置 |
| 3 | 背景颜色 | 可以自定义组件的背景颜色 |
| 4 | 背景图片 | 可以自定义组件的背景图片 |
| 5 | 图片不透明度 | 可以更改组件背景图片的透明度 |
| 6 | 描边 | 可以自定义组件的描边大小/颜色 |
| 7 | 描边圆角 | 可以自定义组件的圆角 |
| 8 | 边框 | 可以自定义组件的边框样式/颜色 |
| 9 | 显示提示 | 开启后，鼠标悬停到分类上会展示该分类的详细数值 |
| 10 | 显示标签 | 开启后，图表显示度量的实际数值 |
| 11 | 边距 | 可以自定义组件内容与上/下/左/右四个边框的距离 |
设置图表样式
您可以在「样式」-「图表样式」设置图表的配色风格；
| 序号 | 功能名称 | 功能描述 |
|---|---|---|
| 1 | 图表样式 | 系统已内置多种配色风格用户可以按需选用 |
| 2 | 自定义样式 | 如果需要更多的配色自由度，可以在此完成更多颜色配置 |
设置度量
您可以在「样式」-「度量」设置数值的格式/小数位/单位/分隔符等；
| 序号 | 功能名称 | 功能描述 |
|---|---|---|
| 1 | 度量格式化 | 可以自定义度量的格式，支持百分比/实际数值等 |
| 2 | 数值单位 | 可以在数值前面或后面添加计量单位 |
| 3 | 小数位 | 输入您想保留几位小数的数值 |
| 4 | 分隔符 | 数值分隔支持不分隔/千分位分隔/印度进位制 |
设置 XY 轴
您可以在「样式」-「XY 轴」设置 XY 轴的字体大小/颜色/对齐方式/度量范围等；
| 序号 | 功能名称 | 功能描述 |
|---|---|---|
| 1 | X 轴 | 可以自定义 X 轴的标题名称/字体大小/颜色/粗体/斜体/对齐方式等 |
| 2 | Y 轴 | 可以自定义 Y 轴的标题名称/字体大小/颜色/粗体/斜体/对齐方式等 |
| 3 | Y 轴截取范围 | 对 X 轴的维度值设置字符截取范围，从第几个字符开始至第几个字符结束。 |
| 4 | 自动简化 | 开启后，自动简化 Y 轴的度量格式，如：超过 10000 显示成 1 万 |
图表高级配置
| 序号 | 功能名称 | 功能描述 |
|---|---|---|
| 1 | 定时器 | 可以自定义表格数据更新的时间间隔，定时拉取最新数据 |
