漏斗图

概述​

应用场景​

漏斗图是一种直观表现业务流程中转化情况的分析工具，它适用于业务流程比较规范、周期长、环节多的流程分析，使用梯形面积表示某个环节业务量与上一个环节之间的差异。漏斗图从上到下，有逻辑上的顺序关系，表现了随着业务流程的推进业务目标完成的情况。

图表特点​

优点：适用于展示随流程变化的分类数据。

缺点：不适合表示无逻辑顺序的分类对比。

数据准备​

图表效果维度字段度量字段过滤器
漏斗图11可选

图表数据配置​

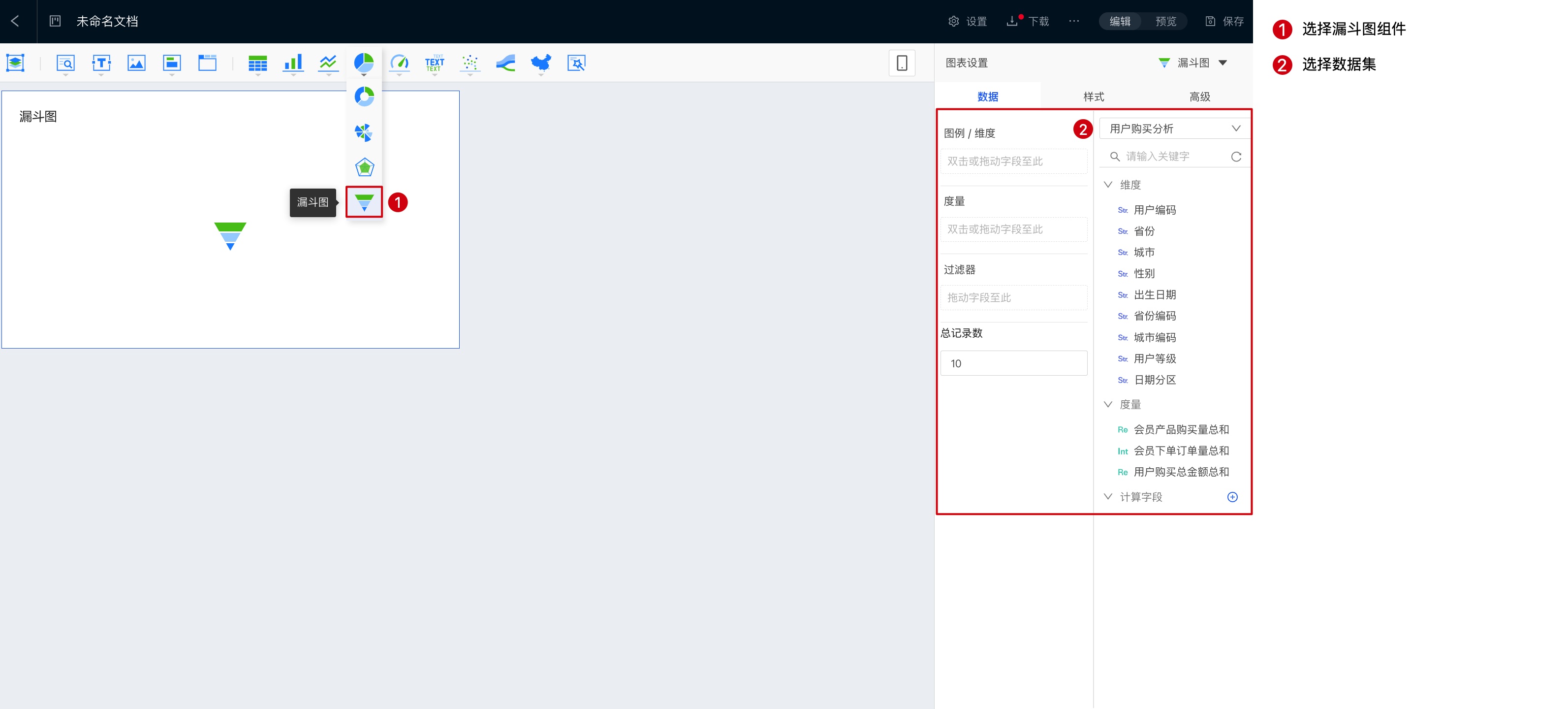

1.在组件工具栏中选择漏斗图，点击或拖拽可添加到仪表板，并选择需要的数据集；

2.制作散点图

  • 将「会员等级」双击或拖拽至 图例/维度

  • 将「会员下单总量」双击或拖拽至度量

    数据更新后图表显示如下：

    注意：

  • 拖入行列度量/维度栏的字段可以进行再次设置，例如对数据进行再次排序、对表中维度字段进行自定义分组、过滤等操作；

  • 拖入度量的字段可以进行再次设置，例如对指标进行计算、排序、过滤等；

  • 若数据展示不全，请调整总记录数的限制，默认为 10 条数据；

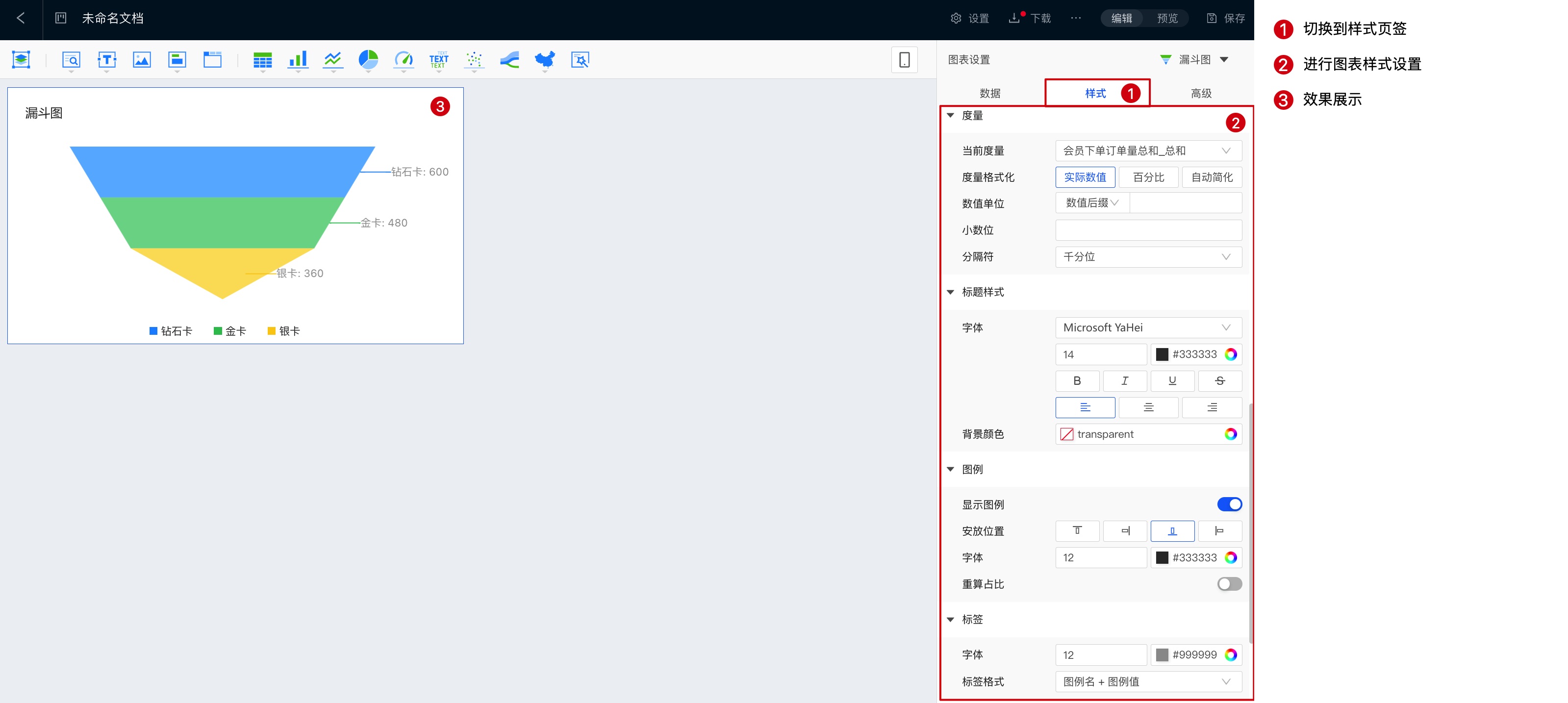

图表样式配置​

组件样式设置​

您可以在「样式」-「通用」自定义组件的外观与样式；

序号功能名称功能描述
1组件标题可以自定义组件的标题名称
2注释可以在组件标题旁增加组件注释/注释的位置
3背景颜色可以自定义组件的背景颜色
4背景图片可以自定义组件的背景图片
5图片不透明度可以更改组件背景图片的透明度
6描边可以自定义组件的描边大小/颜色
7描边圆角可以自定义组件的圆角
8边框可以自定义组件的边框样式/颜色
9显示提示开启后，鼠标悬停到分类上会展示该分类的详细数值
10坐标类型可以通过不同的数据坐标查看数据的分布情况（linear/log/pow）
11边距可以自定义组件内容与上/下/左/右四个边框的距离

图表样式设置​

您可以在「样式」-「图表样式」设置图表的配色风格；

序号功能名称功能描述
1图表样式系统已内置多种配色风格用户可以按需选用
2自定义样式如果需要更多的配色自由度，可以在此完成更多颜色配置

图例设置​

您可以在「样式」-「图例」设置图例的字体大小/颜色/位置等；

序号功能名称功能描述
1显示图例控制图例显示/隐藏
2图例模式单个：图表每次仅显示一个图例的数值；多个：图表可以一次显示多个图例的数值
3安放位置自定义图例的放置位置上/下/左/右
4字体可以自定义图例的字体大小/颜色

标签设置​

序号功能名称功能描述
1字体设置设置标签的字体颜色和大小
2标签格式设置标签展示的样式为图例名/图例值/占比/图例名+图例值等

图表高级配置​

序号功能名称功能描述
1图例设置通过编码自定义图表的图例
2定时器可以自定义表格数据更新的时间间隔，定时拉取最新数据

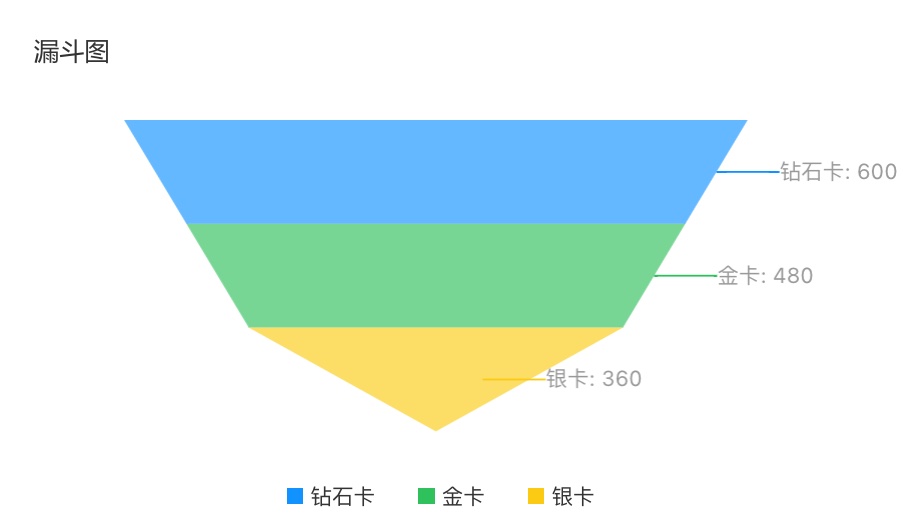

效果展示​
