堆积条形图

概述​

应用场景​

堆积条形图适用于展示多组数据分布的情况以及各分组的占比情况，即可以通过柱子长短对比数值大小也可以查看各分组的实际占比。

图表特点​

  • 适用于对比多组的分类数据。
  • 不适合表示趋势分析

数据准备​

图表效果维度字段度量字段图例
堆积条形图1N（大于等于 1）1

图表数据配置​

1.在组件工具栏中选择堆积条形图，点击或拖拽可添加到仪表板，并选择需要的数据集；

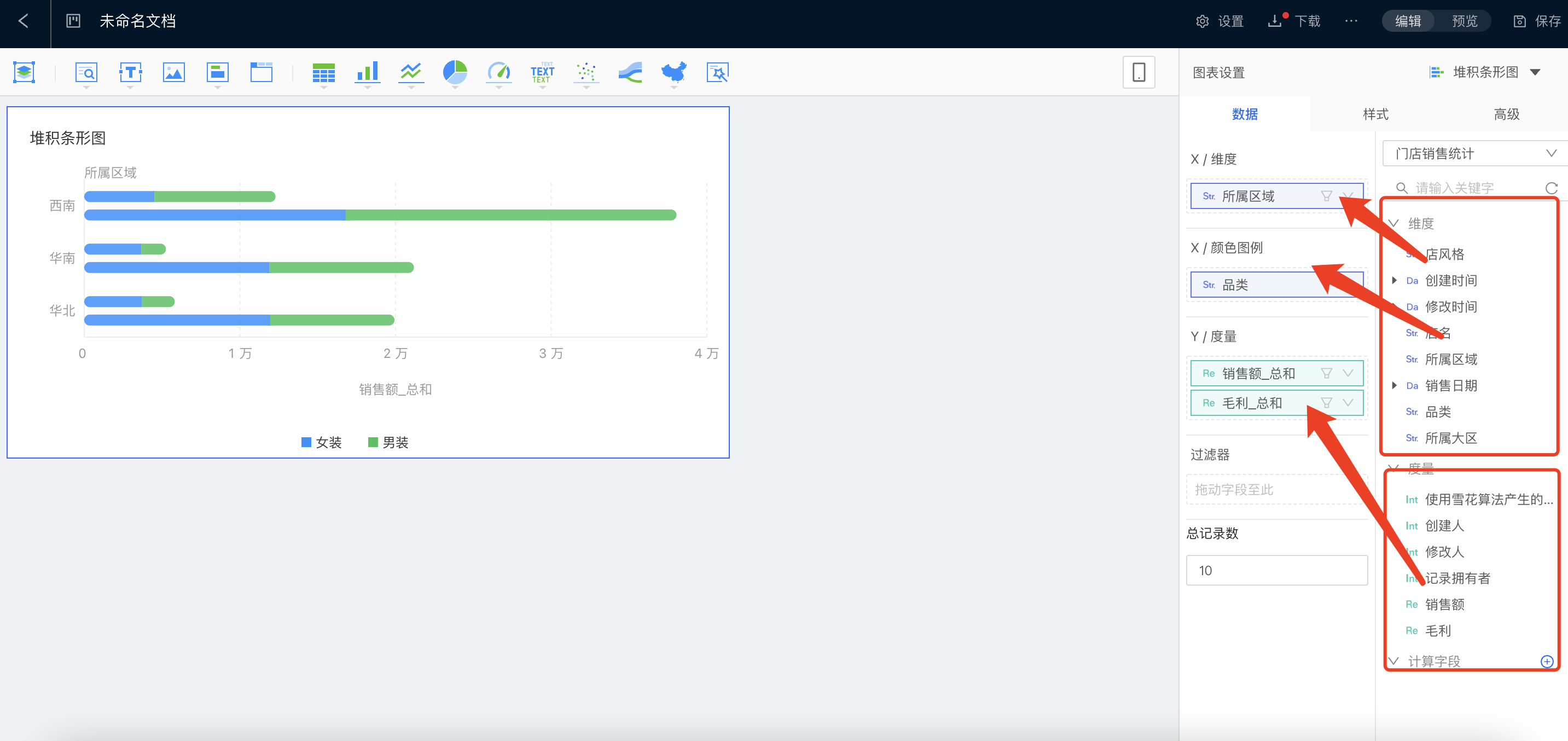

2.制作堆积条形图

  • 将「所属区域」双击或拖拽至 X/维度；
  • 将「品类」双击或拖拽至 X/图例；
  • 将「销售额」、「毛利」双击或拖拽至 Y/度量； 数据更新后图表显示如下：

注意：

  • 拖入行列维度栏的字段可以进行再次设置，例如对数据进行再次排序、对表中维度字段进行自定义分组、过滤等操作；
  • 拖入度量的字段可以进行再次设置，例如对指标进行计算、排序、过滤等；
  • 若数据展示不全，请调整总记录数的限制；

图表样式配置​

设置组件样式​

您可以在「样式」-「通用」自定义组件的外观与样式；

序号功能名称功能描述
1组件标题可以自定义组件的标题名称
2注释可以在组件标题旁增加组件注释/注释的位置
3背景颜色可以自定义组件的背景颜色
4背景图片可以自定义组件的背景图片
5图片不透明度可以更改组件背景图片的透明度
6描边可以自定义组件的描边大小/颜色
7描边圆角可以自定义组件的圆角
8边框可以自定义组件的边框样式/颜色
9显示提示开启后，鼠标悬停到分类上会展示该分类的详细数值
10显示标签开启后，图表显示度量的实际数值
11坐标类型可以通过不同的数据坐标查看数据的分布情况（linear/log/pow）
12边距可以自定义组件内容与上/下/左/右四个边框的距离
13柱子形状设置可以自定义图表的柱子形状圆角或直角

设置图表样式​

您可以在「样式」-「图表样式」设置图表的配色风格；

序号功能名称功能描述
1图表样式系统已内置多种配色风格用户可以按需选用
2自定义样式如果需要更多的配色自由度，可以在此完成更多颜色配置

设置度量​

您可以在「样式」-「度量」设置数值的格式/小数位/单位/分隔符等；

序号功能名称功能描述
1度量格式化可以自定义度量的格式，支持百分比/实际数值等
2数值单位可以在数值前面或后面添加计量单位
3小数位输入您想保留几位小数的数值
4分隔符数值分隔支持不分隔/千分位分隔/印度进位制

设置 XY 轴​

您可以在「样式」-「XY 轴」设置 XY 轴的字体大小/颜色/对齐方式/度量范围等；

序号功能名称功能描述
1X 轴可以自定义 X 轴的标题名称/字体大小/颜色/粗体/斜体/对齐方式等
2Y 轴可以自定义 Y 轴的标题名称/字体大小/颜色/粗体/斜体/对齐方式等
3Y 轴截取范围对 Y 轴的维度值设置字符截取范围，从第几个字符开始至第几个字符结束。
4自动简化开启后，自动简化 Y 轴的度量格式，如：超过 10000 显示成 1 万
5度量最小值自定义 Y 轴度量的显示最小值
6度量最大值自定义 Y 轴度量的显示最大值

设置图例​

您可以在「样式」-「图例」设置图例的字体大小/颜色/位置等；

序号功能名称功能描述
1显示图例控制图例显示/隐藏
2图例模式单个：图表每次仅显示一个图例的数值；多个：图表可以一次显示多个图例的数值
3安放位置自定义图例的放置位置上/下/左/右
4字体可以自定义图例的字体大小/颜色

图表高级配置​

序号功能名称功能描述
1参考线图表可以按度量的平均值/最大值/最小值配置多条参考线；除此之外还可以设置参考线的标签/颜色等；
2趋势线图表支持按度量的数据拟合计算数值的变化趋势；除此之外还可以设置趋势线的标签/颜色/拟合方式等；
3预警可以自定义数值区间设置度量预警，根据不同的颜色/图标显示数值不同的状态
4图例设置通过编码自定义图表的图例
5定时器可以自定义表格数据更新的时间间隔，定时拉取最新数据
